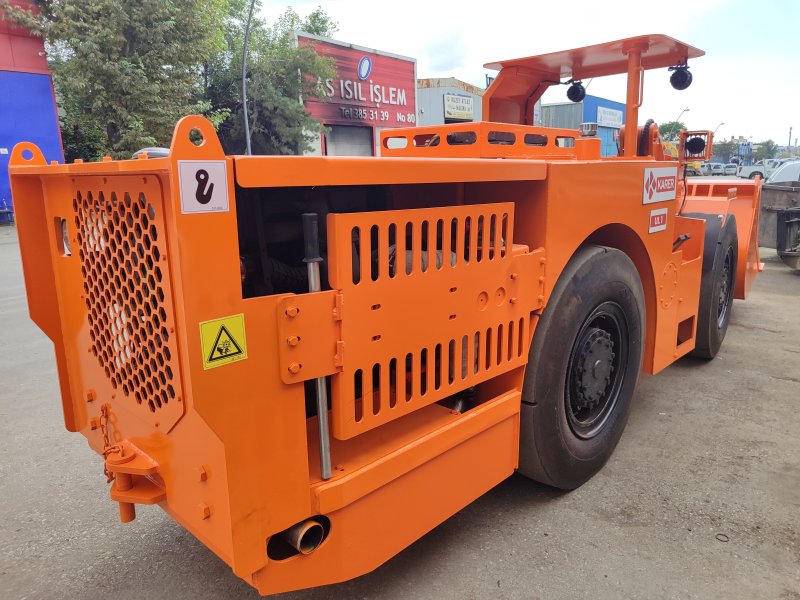

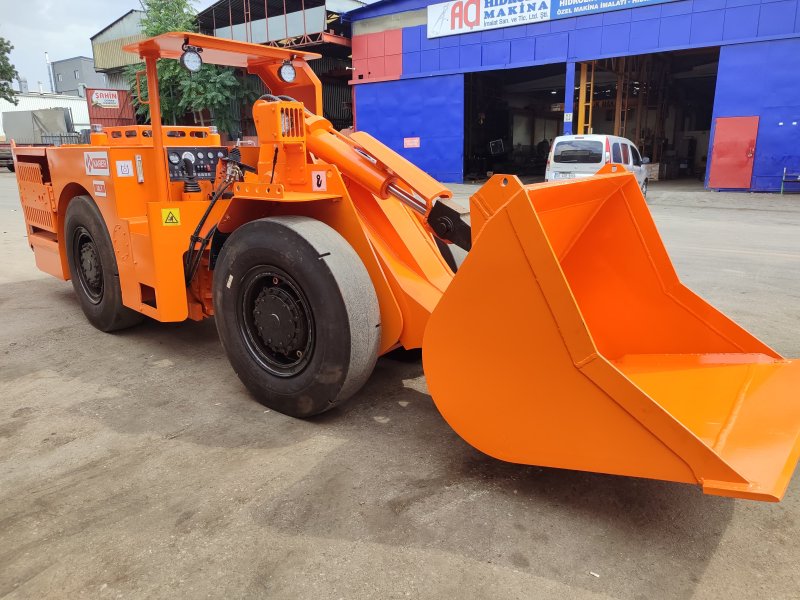

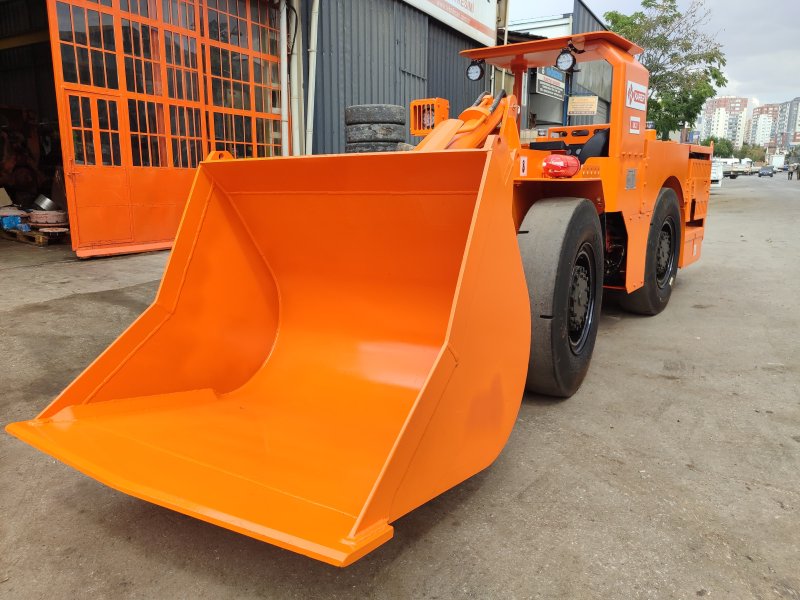

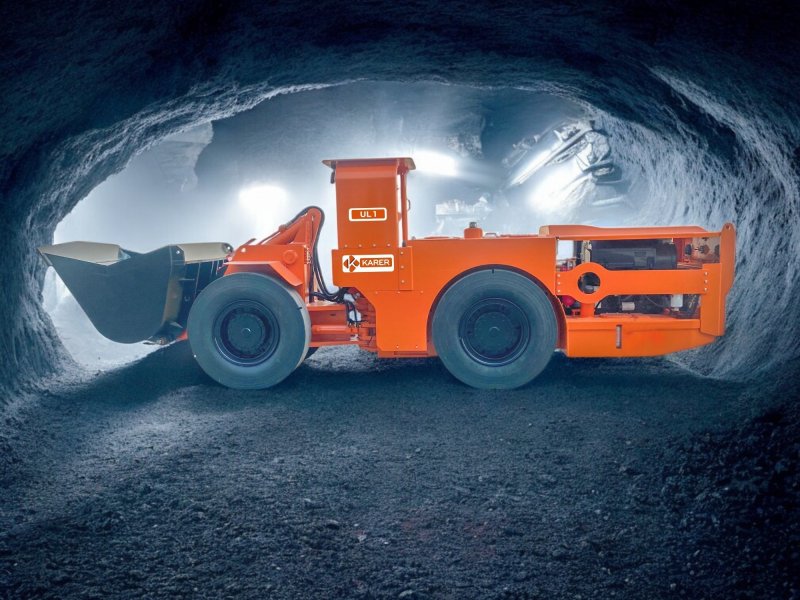

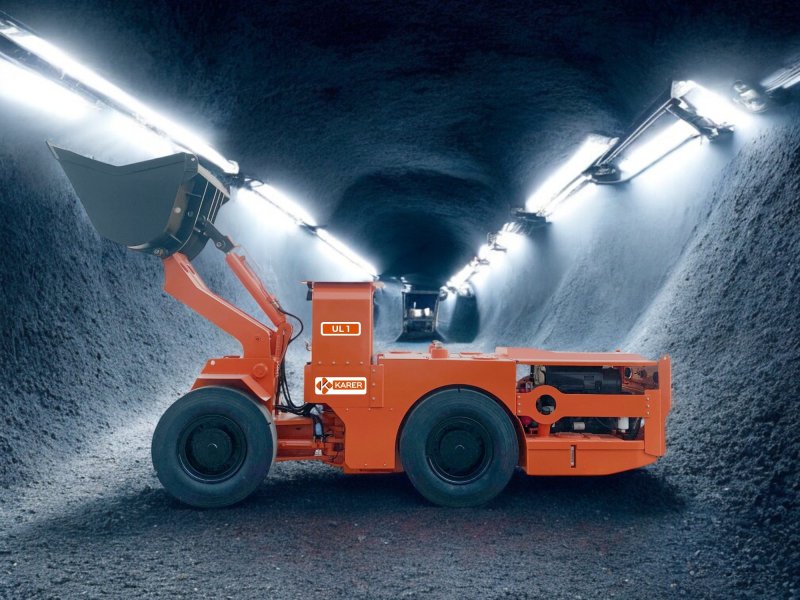

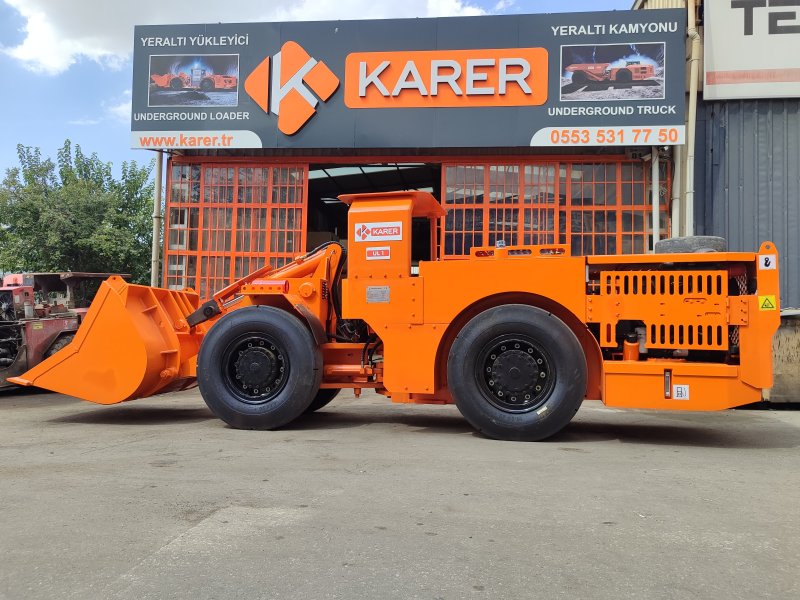

KARER UL 1
1 M³ KOVA HACİMLİ, 2 TON TAŞIMA KAPASİTELİ
DAR GALERİLERDE ÇALIŞMAYA UYGUN YER ALTI YÜKLEYİCİ
KARER UL 1, dar galerili yer altı madencilik faaliyetleri için oldukça kompakt ve hafif bir yer altı yükleyicidir (LHD).
Hızlı ve kolay yükleme özellikleri, kullanıcılarına mümkün olan en yüksek verimliliği sunar.
KARER UL 1, operatörlere oldukça iyi görüş alanı ve güvenli kullanım imkânı sunmaktadır. Dar alanlarda hızlı ve güvenli manevra kabiliyeti vardır.
Yükleyicinin kullanımı ve bakımı kolaydır. Tüm bakım noktaları oldukça iyi korunaklıdır ve erişimleri rahattır.
Yüksek verimli, düşük yakıt tüketimli, yedek parça erişimi kolay DEUTZ marka motor ile içiniz rahattır.
Susturuculu katalitik arıtıcısı ve DEUTZ marka motoru sayesinde çalışma ortamını gürültü ve emisyon hususlarında iyileştirir.
|
KAPASİTELER
|
|
Kova Hacmi
|
1 m³
|
|
Yükleme
|
2.000 kg
|
|
Maks. Koparma Kuvveti
|
45.000 N
|
|
Maks. Çekiş Kuvveti
|
50.000 N
|
|
Maks. Tırmanma Açısı (Yüklü)
|
15°
|
|
Salınım Açısı
|
8°
|
|
BOYUTLAR
|
|
Boy*En*Yükseklik
|
585*135*197cm
|
|
Yerden Min. Yükseklik
|
20 cm
|
|
Maks. Kaldırma Yüksekliği
|
324 cm
|
|
Maks. Boşaltma Yüksekliği
|
113 cm
|
|
HAREKET ZAMANLARI
|
|
Kova Kaldırma
|
3,8 saniye
|
|
Kova İndirme
|
1,9 saniye
|
|
Kova Boşaltma
|
2,5 saniye
|
|
İlerleme Hızı
|
8 km/saat
|
|
AĞIRLIKLAR
|
|
Çalışma Ağırlığı
|
6.650 kg
|
|
Yüklü Ağırlık
|
8.650 kg
|
|
Ön Aks (Boş)
|
2.180 kg
|
|
Arka Aks (Boş)
|
4.470 kg
|
|
Ön Aks (Yüklü)
|
5.010 kg
|
|
Arka Aks (Yüklü)
|
3.640 kg
|
|
* Makine ağırlığı seçeneklere göre değişebilir
|
|
AKTARMA
|
|
Tip
|
Hidrostatik
|
|
Pompa
|
DANFOSS
|
|
Motor
|
DANFOSS
|
|
AKSLAR
|
|
Ön Aks
|
Kilitli
|
|
Arka Aks
|
Standart
|
|
FRENLER
|
|
Servis (çalışma) freni, hidrostatik aktarma kutusu aracılığıyla sunulmaktadır.
|
|
Park freni, hidrostatik aktarma kutusu üzerine yerleştirilmektedir.
|
|
Acil durum freni, hidrostatik transfer kutusu üzerine yerleştirilmektedir.
|
|
DİZEL MOTOR
|
|
Model
|
DEUTZ BF4L914
|
|
Tip
|
Turbolu ve Hava Soğutmalı
|
|
Güç
|
66,5kW@2300rpm
|
|
Silindir
|
4 Sıralı
|
|
Elektrik
|
12 V
|
|
Emisyon
|
Faz 2
|
|
Hava Filtresi
|
Kuru Hava Temizleyici
|
|
Egzoz Sistemi
|
Susturucu + Katalitik Arıtıcı
|
|
TEKERLEKLER
|
|
Lastik Ebatları
|
10.00-20 PR14 L-4S
|
|
TANK KAPASİTELERİ
|
|
Yakıt Tankı
|
70 litre
|
|
Hidrolik Yağ Tankı
|
200 litre
|
|
AKTARMA KUTUSU
|
|
Tip
|
Dişli
|
|
Konum
|
Arka şasi üzerinde
|
|
YÖNLENDİRME (DİREKSİYON)
|
|
Yönlendirme (direksiyon) için hidrolik direksiyon simidi kullanılmaktadır.
|
|
Direksiyon ana vanası orta açık merkez tipindedir.
|
|
Yönlendirmede Danfoss marka hidrolik pompa kullanılmaktadır.
|
|
ELEKTRİK
|
|
Akü
|
2 * 12V
|
|
Marş Motoru
|
4kW / 24 V
|
|
Sürüş
Lambaları
|
|
Ön Görüş (Kanopi üstü)
|
2 Adet LED
|
|
Ön Görüş (Bom Bağlantı Noktası Üstünde)
|
1 Adet LED
|
|
Arka Görüş
|
2 Adet LED
|
|
GÖSTERGE PANELİ VE EKRANLAR
|
|
Kritik uyarılar ve alarmlar uyarı ışıkları ile görüntülenir.
|
|
Panel elektrikli gösterime sahiptir.
|
|
Panel aydınlatmalı anahtarlar içerir.
|
|
ŞASİ
|
|
ROPS/FOPS sertifikalı kabin
|
|
Çalışma esnasında oldukça iyi bir çift yönlü görüş ve rahat bir kullanım sağlayan oturma alanı
|
|
Performansı optimize eden geliştirilmiş bom ve yük çerçevesi geometrisi
|
|
Optimize edilmiş malzeme kalınlıklarına sahip, yüksek mukavemetli, ağır darbelere ve yüklere dayanıklı çelik yapı
|
|
Tozu azaltmak için suyla yıkanabilir zemin
|
|
Cıvatalı ve kaynaklı tanklar
|
|
Yüksek mukavemetli, aşınmaya dayanıklı çelikten yapılmış kova
|
|
HİDROLİK
|
|
WALVOIL (İtalya) marka yüksek kaliteli joystick
|
|
WALVOIL (İtalya) marka yüksek kaliteli kontrol (kumanda) valfleri
|
|
Hidrolik yağ soğutucu
|
|
Merkez nokta mafsallı, bir çift etkili silindir
|
|
Kaldırma bom sistemi, bir silindirlidir.
|
|
Boşaltma bom sistemi, bir silindirlidir.
|
|
Hidrolik levye ile kontrol edilen direksiyon
|
|
Joystick ile kontrol edilen kova ve bom hareketleri
|
|
Hidrolik yağ için doldurma pompası
|
|
Yağ seviyesi göstergesi
|
|
El pompası ile frenleri serbest bırakma
|
|
OPSİYONLAR
|
|
Uzaktan kontrol sistemi
|
|
Motor yangın söndürme sistemi
|
|
Merkezi otomatik yağlama sistemi
|
|
Yana boşaltmalı kova
|
|
Lastik zinciri
|
|
MOTOR OPSİYONU (EURO 5, FAZ V)
|
|
Model
|
DEUTZ TD 3.6 L4
|
|
Tip
|
Su Soğutmalı, Egzoz Gazı Devridaimli
|
|
Güç
|
55,4kW@2600rpm
|
|
Silindir
|
4 Sıralı
|
|
Elektrik
|
12 V
|
|
Emisyon
|
Faz V
|
|
Hava Filtresi
|
Dizel Partikül Filtresi
|
|
Egzoz Sistemi
|
Susturucu + Katalitik Arıtıcı
|
|
ÖLÇÜLER
|
|
L1 (mm)
|
6.176
|
|
L2 (mm)
|
5.850
|
|
L3 (mm)
|
5.869
|
|
L4 (mm)
|
1.968
|
|
L5 (mm)
|
1.010
|
|
L6 (mm)
|
1.180
|
|
L7 (mm)
|
1.779
|
|
L8 (mm)
|
1.438
|
|
L9 (mm)
|
1.964
|
|
L10 (mm)
|
1.585
|
|
H1 (mm)
|
1.900
|
|
H2 (mm)
|
1.550
|
|
H3 (mm)
|
285
|
|
H4 (mm)
|
200
|
|
H5 (mm)
|
510
|
|
H6 (mm)
|
533
|
|
H7 (mm)
|
1.282
|
|
H8 (mm)
|
1.130
|
|
H9 (mm)
|
1.866
|
|
H10 (mm)
|
2.238
|
|
H11 (mm)
|
3.238
|
|
W1 (mm)
|
1.300
|
|
W2 (mm)
|
1.350
|
|
W3 (mm)
|
1.300
|
|
A1
|
15°
|
|
A2
|
38°
|
|
R1 (mm)
|
2.100
|
|
R2 (mm)
|
4.350
|
|
T (mm)
|
2.500
|
